多媒體中央控制系統
一、產品介紹

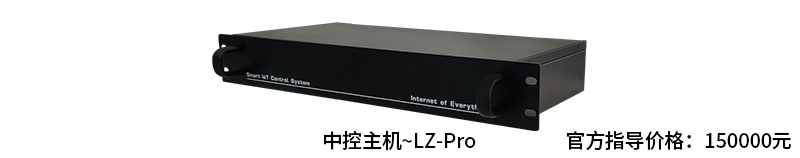

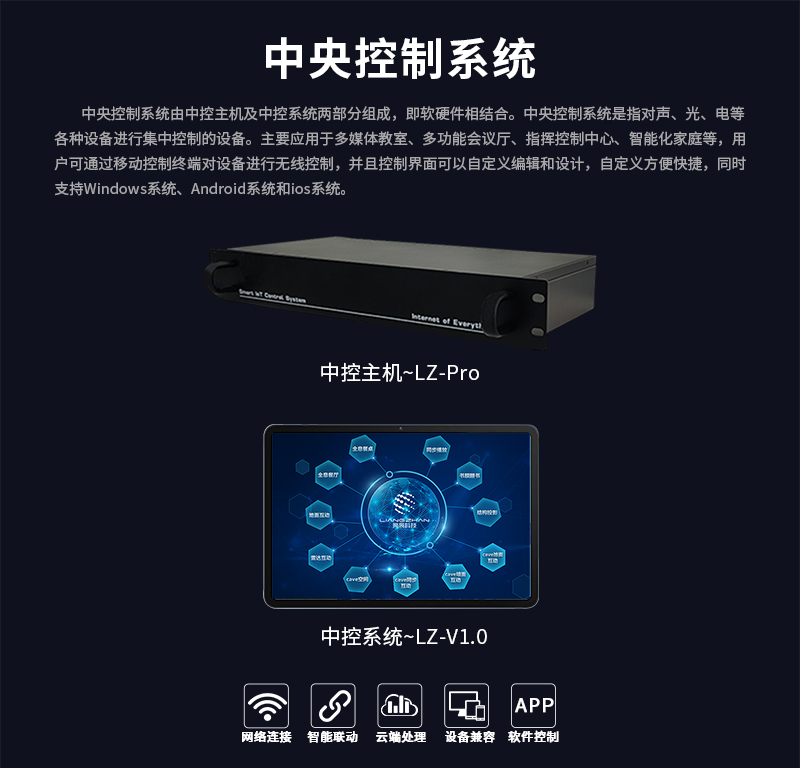

中控主機（LZ-Pro）
中央控制系統由中控主機及中控系統兩部分組成，即軟硬件相結合。中央控制系統是指對聲、光、電等各種設備進行集中控制的設備。主要應用于多媒體教室、多功能會議廳、指揮控制中心、智能化家庭等，用戶可通過移動控制終端對設備進行無線控制，并且控制界面可以自定義編輯和設計，自定義方便快捷，同時支持Windows系統、Android系統和ios系統。

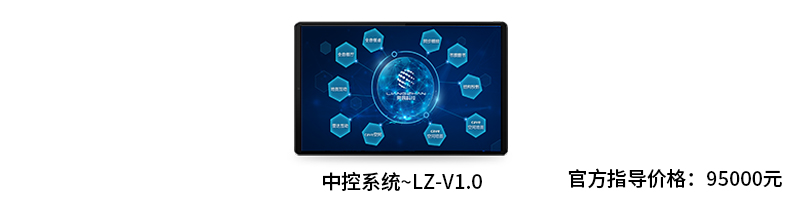

中控系統（LZ-V1.0）
可視化中控設計系統，界面設計風格簡潔，無需代碼，控制按鈕模塊化設計，自由拖拽布局，同步適應Ios、Android設備，鼠標拖動,即可完成中控設計制作，保存同步即見效果。為通過有線/無線網絡智能集成化設計，該系統是可建立在無線局域網的新一代技術平臺，性能穩定，不受物理距離限制，方便客戶在移動過程中也能對展廳中各個展項的控制和展示。根據客戶實際展項設備情況，控制各類聲、光、電、視，即可實現各個展廳展區集中控制，分區控制、分項控制、級聯控制、視頻燈光聯動控制等方式。

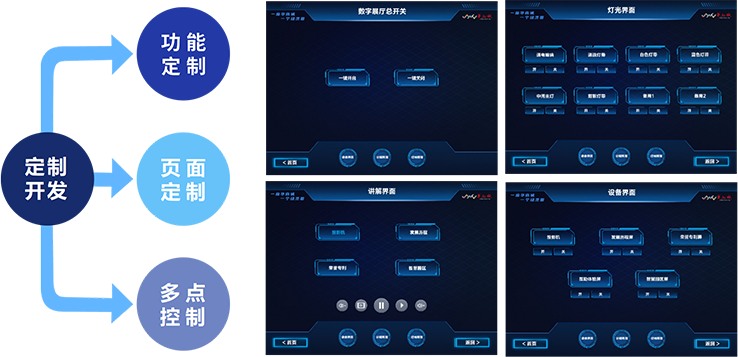

產品介紹-產品支持定制開發
二、中控組成及參數
中控組成包含：中控主機、中控系統、中控編程等中控相關配套產品。
中控主機參數
1. 紅外接口：5.08mm 綠色端子，8 路。
2. 紅外載波范圍：20-100KHz。
3. 可編程 RS-232/485 接口：RS-232, 9 針 D 型接口，8 路。
4. 編程波特率：1200～115200 可選
5. 編程 RS232 控制口結構：2 = RX, 3 = TX, 5 = GND
6. 控制接口：RS-232, 9 針 D 型接口。
7. 波特率：9600。
8. 數據位：8 位。
9. 停止位：1。
10. 串行控制口結構：2 = TX, 3 = RX, 5 = GND。
11. 數字 I/O 接口：鳳凰端子，8 路。
12. 弱電繼電器接口：鳳凰端子，8 路。
13. 擴展口 NET 端口： 3PIN 排針，支持 RG-NET 控制總線。
14. 擴展口-計算機管理端口：2 個 USB3.0 接口、一個 USB2.0 接口和 1 個 DB9 母型端口
15. 擴展口- TCP/IP 控制接口：可自由選擇 TCP/IP 協議 SERVER 或者 CLIENT 模式
電源管理器
1. 機器內置220V電源供電，不需要另配電源；
2. 內置DIP地址碼開關，按不同系統需要可以級連多臺；
3. 內置八路進口30A大功率繼電器模塊，每路功率可達2000W;
4. 電源接口端有常開和常閉端，可以和其他控制模塊做聯動功能（比如燈光的雙控功能）；
5. 內置二路RS-232/485接口，方便多臺電源控制器連接。
串口拓展器
1. 支持ID碼設置；
2. 具備信號指示燈；
3. AC90-270V電源供電方式；
4. 可安裝于任何標準的19"的機柜上；
5. PC-COM接口，用于連接中控主機；
6. 具備RS-232接口，用于與主機通訊；
7. 八路DB9接口用于RS232信號的輸出；
8. 支持8路串口（雙向）分配器輸出，通過RS-232、485與主機通信，將主機發送過來的數據轉換成指定的波特率并從相應的COM1-COM8輸出口輸出。
智能燈光控制器
1. 模塊內控制部分與功率輸出完全光耦隔離。
2. 本控制板板載 4 路輸出。單路可達 256 級的調光檔位。
3. 串口可控硅調光板穩定可靠，布局合理。
應用領域： 工程上交流調壓、交流燈光控制，特別適合LED燈調光。 攝影閃光燈充電控制，造型燈亮度控制 大小功率交流電加熱恒溫控制等等。
紅外模塊
1. 自動識別紅外碼型，使用了 64 位學習存儲；使用靈敏方便。
2. 最大 8 路獨立雙向可編程RS232/422/485 控制接口，用戶可編程設置多種控制協議和代碼；
3. 8 路獨立可編程的紅外發射接口，支持紅外轉串口，支持控制多臺相同或不同的紅外設備及串口設備。

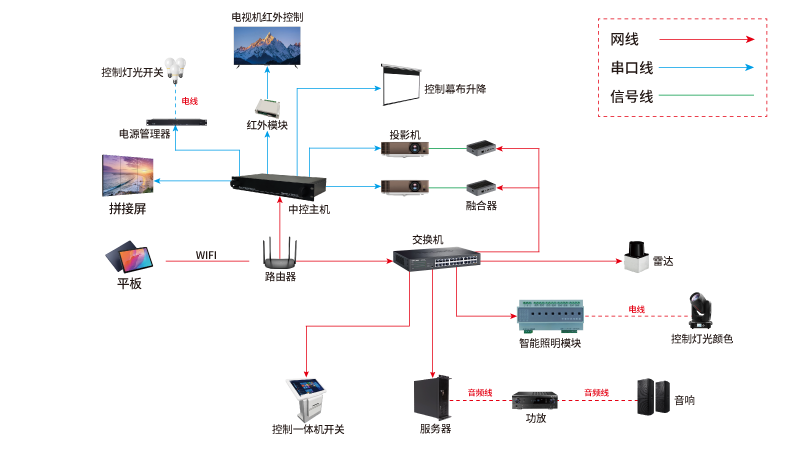

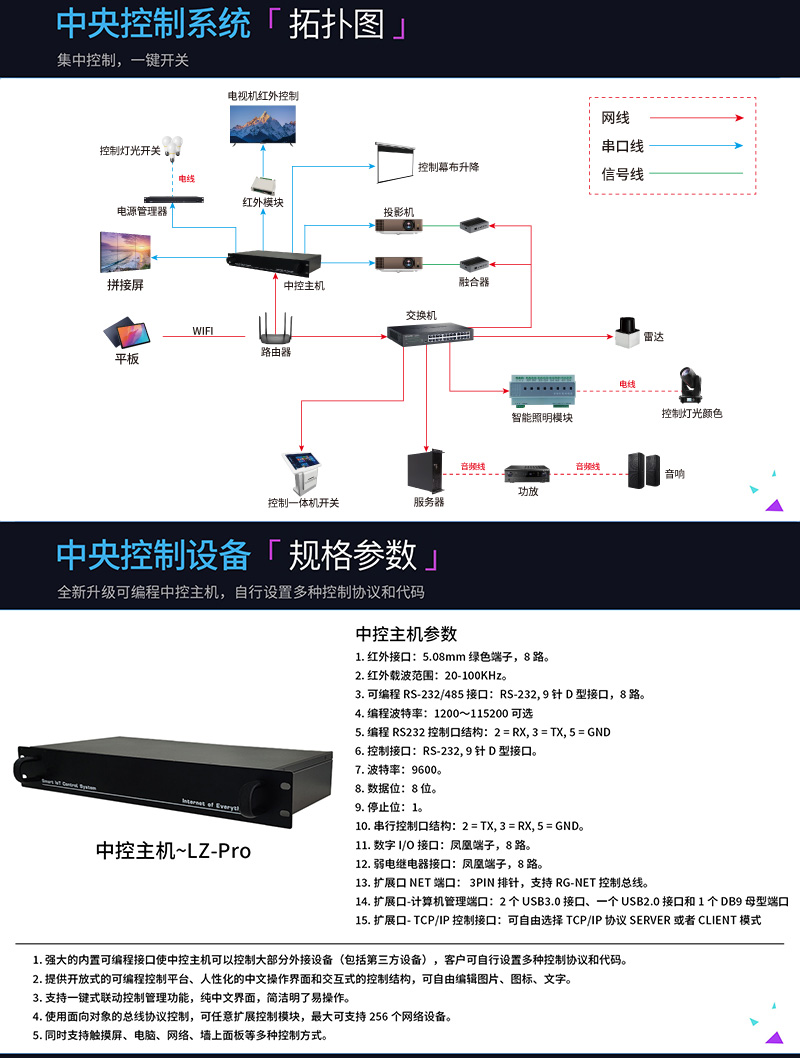

三、工作原理及拓?fù)鋱D
可通過控制主機的RS232串口控制投影機的所有功能，如開/關機和對視頻圖像、計算機圖像的輸入切換等，并且能夠自動實現關聯動作，如關閉系統時，自動將投影機關閉。通過強電繼電器，可控制電動吊架和屏幕的上升、下降、停止，并且能夠自動實現關聯動作，如投影機開時，電動吊架和屏幕自動下降，投影機關時電動吊架和屏幕自動上升?？梢岳每刂平K端的視頻預覽功能，在將視頻經投影機投出到屏幕之前，確認播放的視頻圖像就是所需要的視頻圖像。

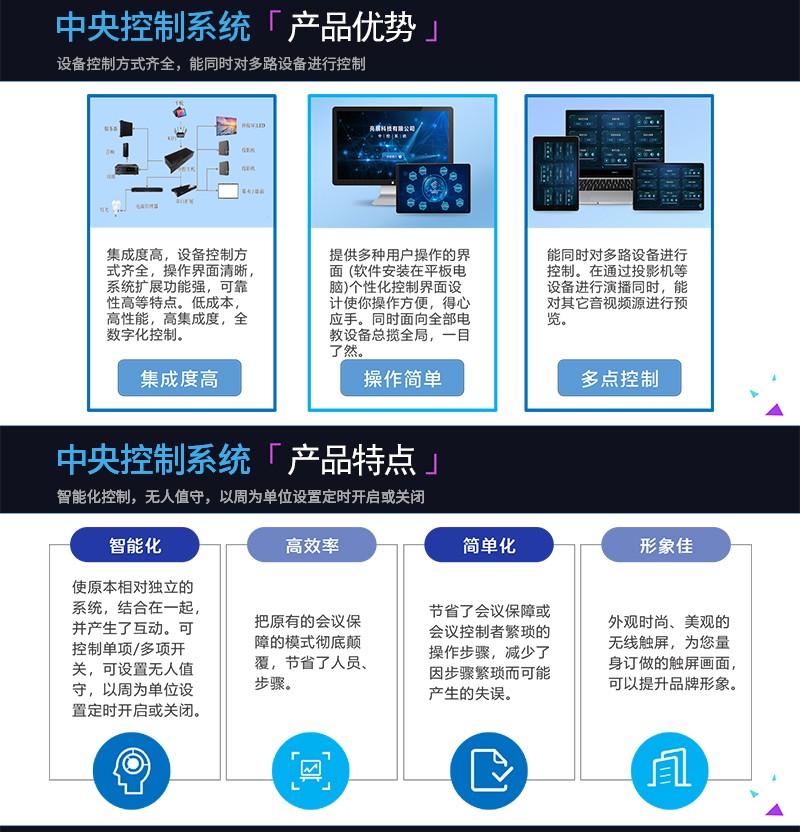

四、產品特點
五、產品優勢

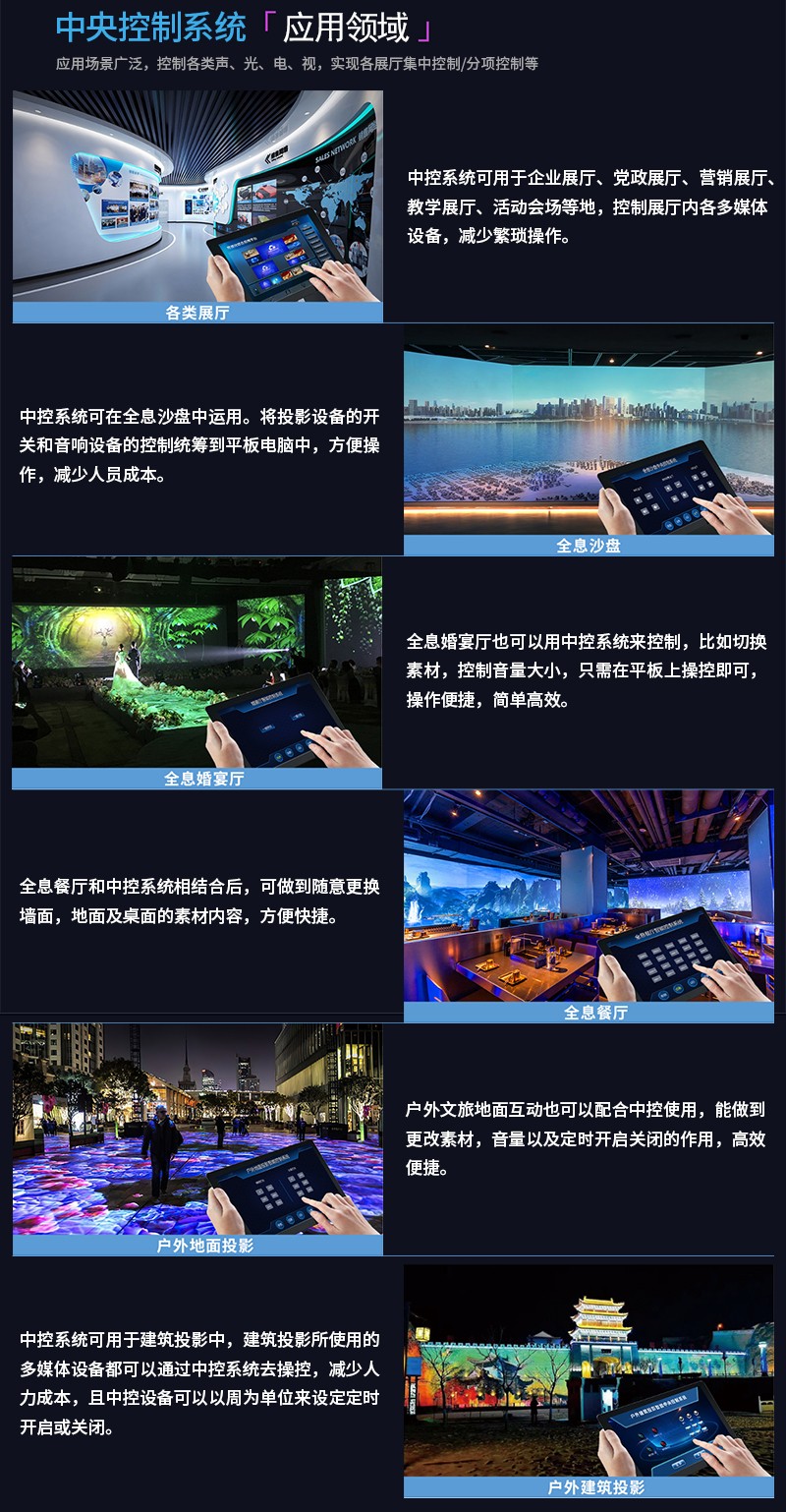

六、應用領域

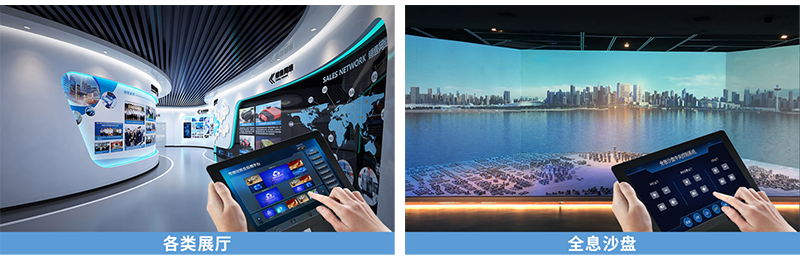

各類展廳
中控系統可用于企業展廳、黨政展廳、營銷展廳、教學展廳、活動會場等地，控制展廳內各多媒體設備，減少繁瑣操作。
全息沙盤
中控系統可在全息沙盤中運用。將投影設備的開關和音響設備的控制統籌到平板電腦中，方便操作，減少人員成本。

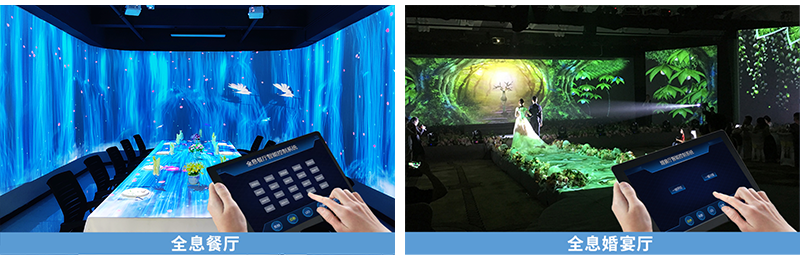

全息餐廳
全息餐廳和中控系統相結合后，可做到隨意更換墻面，地面及桌面的素材內容，方便快捷。
全息婚宴廳
全息婚宴廳也可以用中控系統來控制，比如切換素材，控制音量大小，只需在平板上操控即可，操作便捷，簡單高效。

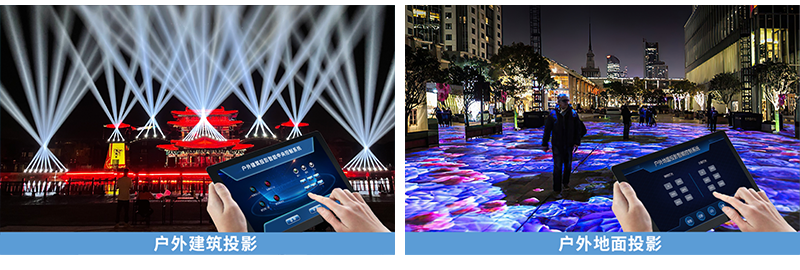

戶外建筑投影
中控系統可用于建筑投影中，建筑投影所使用的多媒體設備都可以通過中控系統去操控，減少人力成本，且中控設備可以以周為單位來設定定時開啟或關閉。
戶外地面互動投影
戶外文旅地面互動也可以配合中控使用，能做到更改素材，音量以及定時開啟關閉的作用，高效便捷。
七、相關案例展示

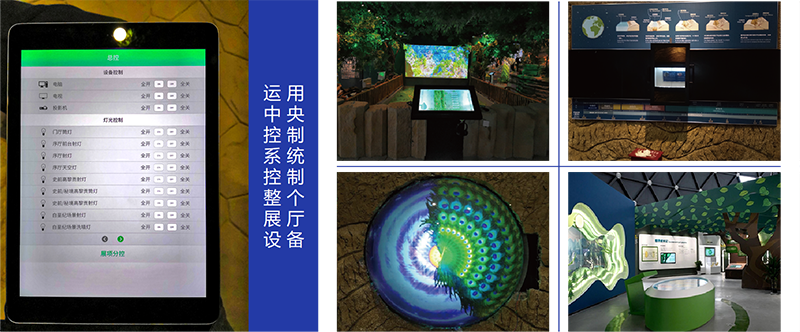

案例展示——高黎貢山植物博物館展廳項目
高黎貢山植物博物館屬于高黎貢山植物園的重要文化設施，建筑展覽面積1100㎡。通過電子沙盤、互動滑軌、球幕、VR體感系統等現代設備展示了縮小版的高黎貢山，讓人更容易的去了解大自然，運用中央控制系統控制整個展廳設備。智能控制系統的運用更是把多樣化設備的控制權統籌到一個平板里，既方便了操作，又便于攜帶。

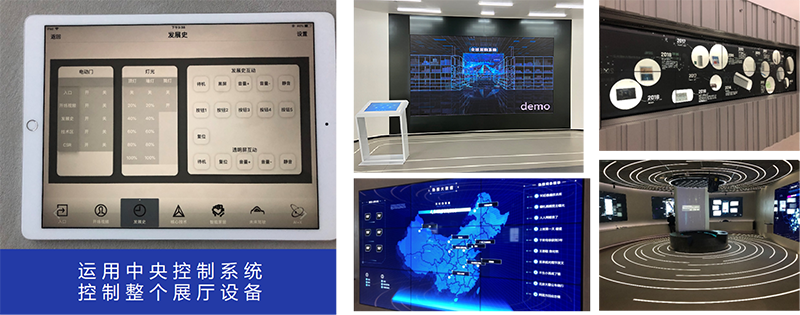

案例展示——北京百度展廳
北京百度展廳位于北京百度總部一樓大廳，展廳占地面積300多平方米，通過透明拼接屏、CAVE模擬駕駛、數字沙盤、全息投影等設備展示出未來科技發展與走勢，運用中央控制系統控制整個展廳設備。智能控制系統的運用更是把多樣化設備的控制權統籌到一個平板里，既方便操作，又便于攜帶。

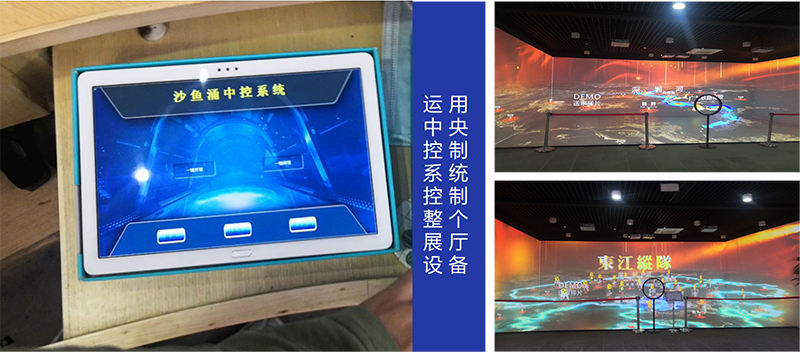

案例展示——沙魚涌紅色記憶陳列館
沙魚涌紅色記憶陳列館運用了全息投影技術，通過多通道融合技術將多臺投影機無縫拼接為一個整體畫面，打造沉浸式空間，讓觀眾置身于影片中，達到沉浸式的效果；運用中央控制系統控制展廳各項多媒體設備，智能控制系統的運用更是把多樣化設備的控制權統籌到一個平板里，既方便了操作，又便于攜帶。

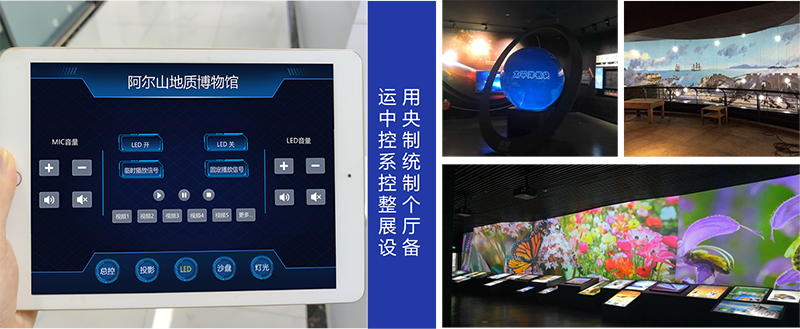

案例展示——內蒙古阿爾山地質博物館
聯合國教科文組織世界地質公園博物館，該展覽館面積約2387平方米，以科普科教與地質遺跡為背景，其中有4D影院、時空標尺、內投球、幻影成像、互動投影等手段，展現獨一無二的阿爾山，是一個新穎、科學、準確、趣味、精致的地質博物館。運用中央控制系統控制展廳各項多媒體設備，智能控制系統的運用更是把多媒體設備的控制權統籌到平板里，方便操控。
